Impianti a gas
Tutti i sistemi Viega Profipress G, Profipress G XL, Sanpress Inox G, Sanpress Inox G XL e Megapress G sono dotati di SC-Contur, riconoscibile dal punto giallo posto sulla sede della guarnizione.
I raccordi eventualmente non pressati vengono rilevati dalla caduta di pressione sul manometro durante la prova di tenuta.
Grazie alla presenza di SC-Contur, già funzionante a partire da 22 mbar con la prova ad aria o gas inerte, non è necessario effettuare la verifica ad alta pressione (5 bar), ma è sufficiente la verifica di tenuta prevista nella UNI 7129-1 o nella UNI 11528. SC-Contur è garantito funzionante con certificazione dell’Istituto tedesco DVGW e comprovato da IMQ.

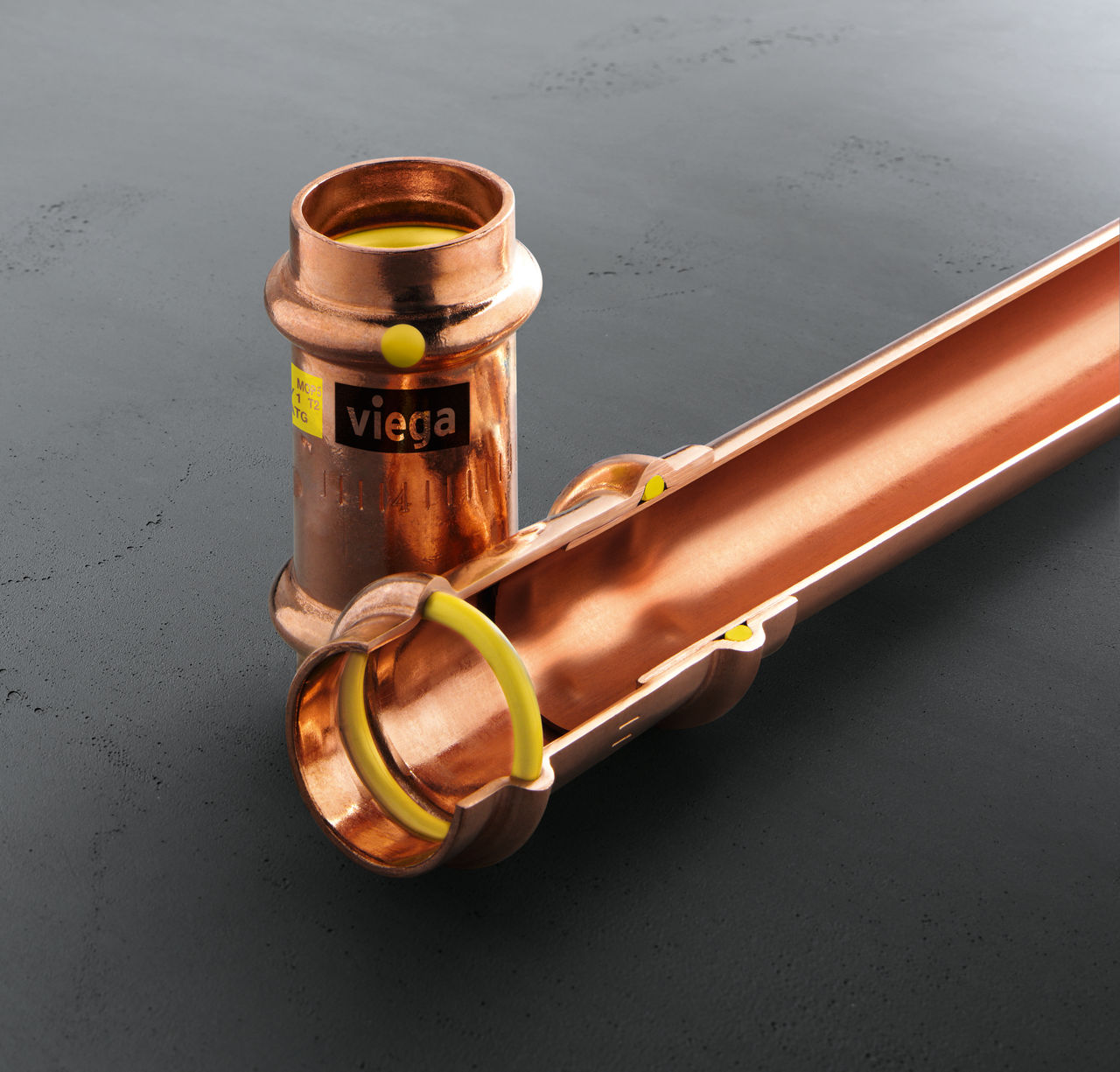

Profipress G e Profipress G XL
I sistemi di tubazioni con raccordi a pressare Profipress G e Profipress G XL sono adatti per la realizzazione di impianti a gas naturale e GPL. Per l’installazione occorre rispettare la norma UNI 7129-1, la UNI 11528 e la UNI 8723 e utilizzare esclusivamente tubi di rame secondo la UNI EN 1057.
Caratteristiche
| Utilizzo con tubi di rame secondo UNI EN 1057 | ||
| Raccordi a pressare di rame o bronzo | ||
| Tutte le dimensioni sono provviste del dispositivo SC-Contur; i raccordi inavvertitamente non pressati durante l’installazione sono evidenziati attraverso una prova di tenuta a secco nel campo di pressioni compreso tra 22 mbar e 3 bar | ||
| Costanti controlli interni della qualità e verifi che a cura dell’Ente di controllo dei materiali della regione tedesca Renania Settentrionale-Vestfalia | ||
| Raccordi a pressare con certificazione e marchio di qualità e sicurezza IMQ-CIG (riportato sulla confezione dei raccordi) | ||
| Marcatura gialla sul corpo del raccordo ogni 180° | ||
| Elemento di tenuta giallo di HNBR |

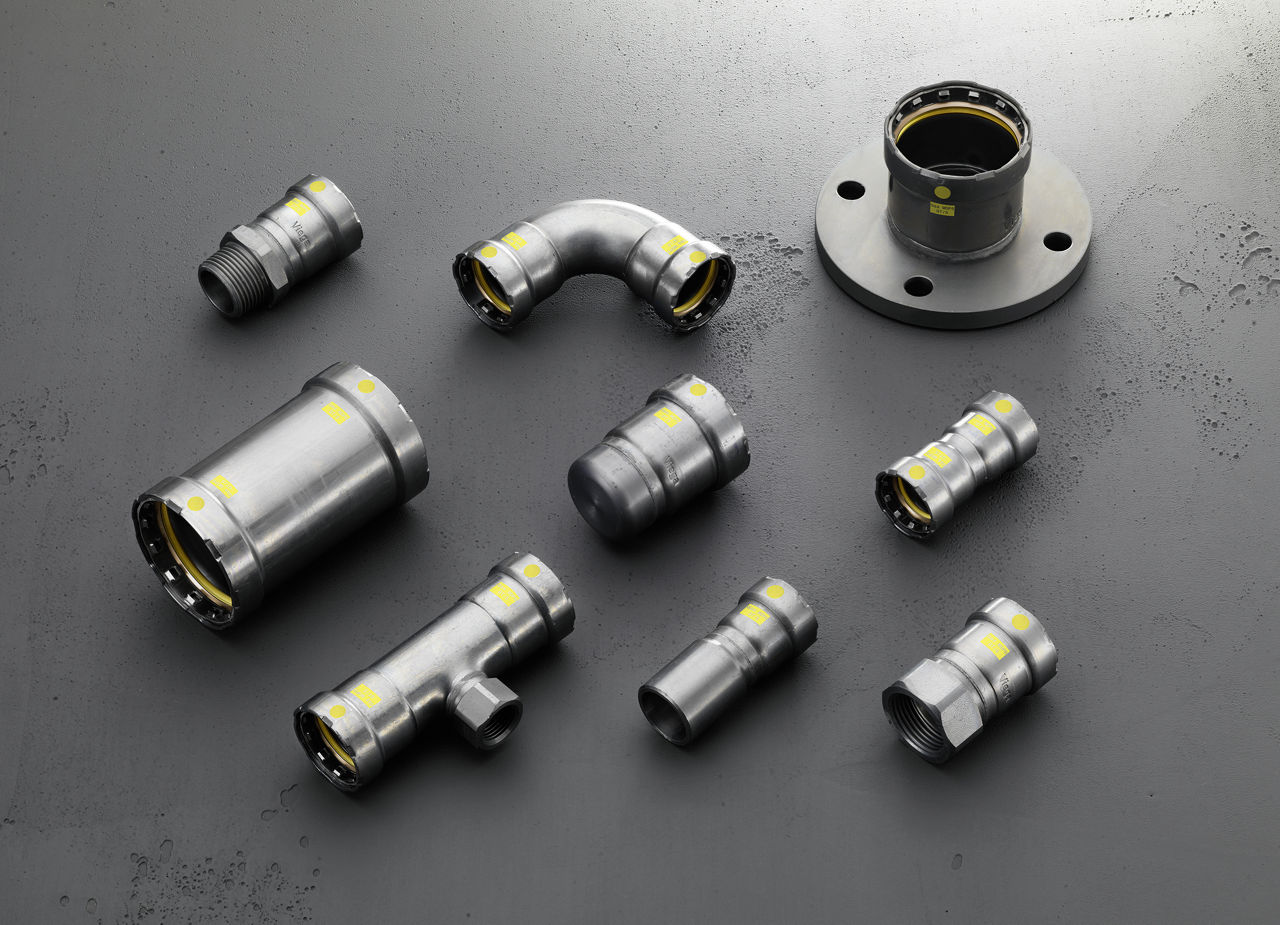

Megapress G
I raccordi a pressare Megapress G sono adatti per la realizzazione di impianti domestici, extradomestici o per ospitalità professionale, a gas naturale e GPL; per l’installazione rispettare le rispettive norme di installazione UNI 7129-1, UNI 11528 e UNI 8723.
I raccordi Megapress G sono utilizzabili con tubi di acciaio non legato, nero, zincato, preverniciato, saldato o senza saldatura, secondo UNI EN 10255; in ogni caso, nella scelta della tubazione di acciaio non legato da abbinare, si consiglia di prendere visione delle prescrizioni delle relative norme di installazione (es. UNI 7129-1 nel caso di impianti gas domestici o similari < 35 kW).
Caratteristiche
| Raccordi a pressare di acciaio al carbonio non legato tipo 1.0308, con zincatura-nichelatura esterna galvanica |
| Tutte le dimensioni sono provviste del dispositivo SC-Contur; i raccordi inavvertitamente non pressati durante l’installazione sono evidenziati attraverso una prova di tenuta a secco nel campo di pressioni compreso tra 22 mbar e 3 bar |
| Raccordi a pressare con certifi cazione e marchio di qualità e sicurezza IMQ-CIG (riportato sulla confezione dei raccordi) |
| Marcatura gialla sul corpo del raccordo ogni 180°, completa di rettangolo giallo con la dicitura “MOP5 / GT 5” |

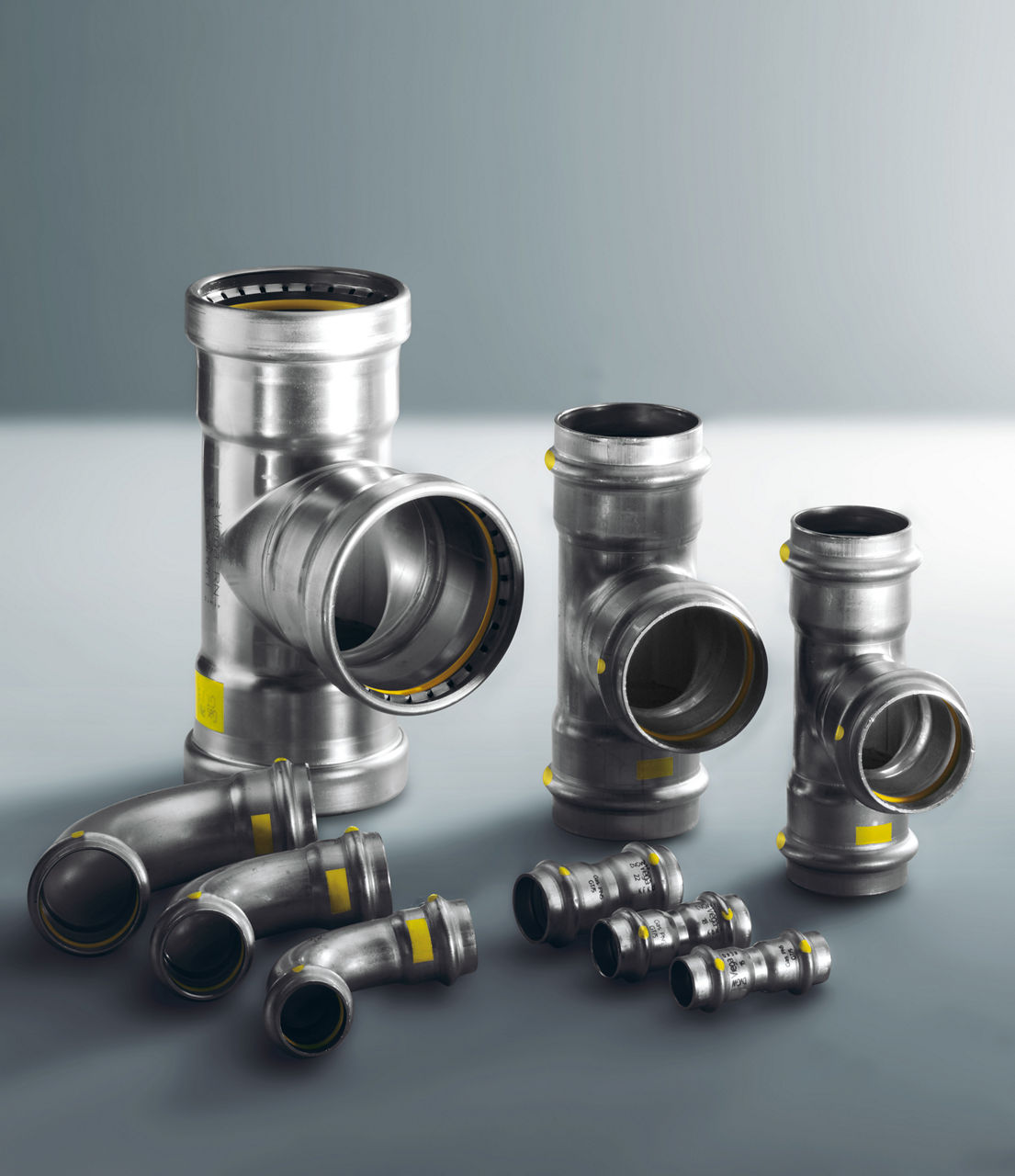

Sanpress Inox G e Sanpress Inox G XL
I sistemi di tubazioni con raccordi a pressare Sanpress Inox G e Sanpress Inox G XL sono adatti per la realizzazione di impianti domestici a gas naturale e GPL. Per l’installazione occorre rispettare la norma UNI 7129-1, la UNI 11528 e la UNI 8723 e utilizzare esclusivamente tubi di acciaio inossidabile Sanpress secondo la EN 10088 e con caratteristiche conformi alla UNI EN 10312.
Caratteristiche
| I tubi di acciaio inossidabile Sanpress sono tubi a parete sottile, saldati a laser, resistenti alla corrosione, materiale n. 1.4401 (AISI 316L) denominato X5 CrNiMo 17-12-2, con il 2,3% di Mo per una più elevata resistenza |
| Tutte le dimensioni di raccordi sono realizzati di uguale acciaio inossidabile |
| Tutte le dimensioni sono provviste del dispositivo SC-Contur; i raccordi inavvertitamente non pressati durante l’installazione sono evidenziati attraverso una prova di tenuta a secco nel campo di pressioni compreso tra 22 mbar e 3 bar |
| Raccordi a pressare con certifi cazione e marchio di qualità e sicurezza IMQ-CIG (riportato sulla confezione dei raccordi) |
| Costanti controlli interni della qualità e verifi che a cura dell’Ente di controllo dei materiali della regione tedesca Renania Settentrionale-Vestfalia |
| Marcatura gialla sul corpo del raccordo ogni 180° |
